怎么安装调整席梦思床垫缝合机?

返回列表 来源: 斯奎尔床垫机械 发布日期: 2019-06-06 23:10

CLF-3型双缝式床垫拉手带缝合机是在床垫围边布上缝合拉手带的专用缝纫床垫机械设备。本机采用直接驱动式程序电脑花式机(2210G型)缝制。拉手带的折叠、输送、定位都由拉手带送给机构自动完成。本机操作简便,拉手带定位准确,缝制花形对称美观,是理想的床垫生产配套设备。

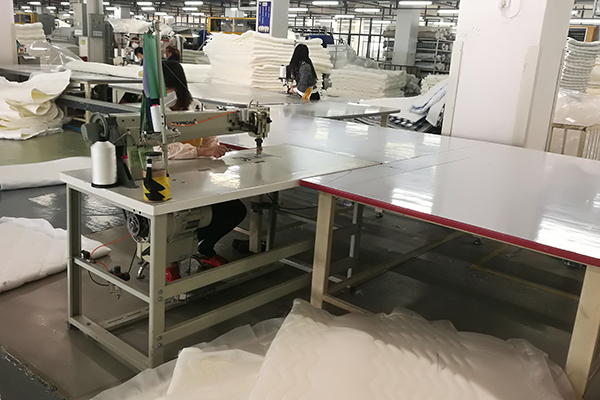

床垫机械设备

床垫机械设备的安装及调整

1、主机及机架的安装参见《2210G直接驱动式程序电脑花式机使用说明书》***  3~18页。

2、拉手带送给机构的安装调整

a、将支架(连同装于机架的其他元件)装于台板下的支架座上。对准销孔,装上定位销,收紧螺钉螺母。

b、根据围边布宽度,将围边布定位磁条移至合适的位置吸合,磁条底部定位片应卡于下压板的齿槽中。根据拉手带长度调整拉手带定位组件,使定位钉至中心面距离为拉手带长度的一半。

c、拉手带送给机构出厂时按常用较厚拉手带和围边布已调整配置好,用户可直接使用。如果与用户的布料及拉手带不适合,可松开支架螺钉,拆除定位销,调整支架高度后,重新收紧螺钉螺母(注意两边持带叉须等高)。升降气缸的行程可通过更换升降调整挡圈进行调整(随机配置3套不同厚度的挡圈)。如果拉手带较薄,可更换随机附送的薄型持带叉。安装持带叉时,首先将旋转气缸轴向内旋转至***限位置,将夹头、开口衬套、持带叉依次套于旋转气缸轴上,持带叉的短叉杆垂直向上,收紧夹紧螺钉,拧紧紧定螺钉。(参见图3)

d、各气缸的运行速度出厂时已调整至适合的范围,一般不需调整。如果出现运行速度过快机器冲击震动较大或运行速度过慢影响工作效率的现象时,用户可通过调整气缸进出口或气阀A、B口上的节流阀,使运行速度降低或提高至适当范围。

e、拉手带输送的动作顺序是由各气缸附带的电磁开关根据气缸动作发出信号,通过控制电路指令下一气缸动作实现的。各电磁开关的位置出厂时已设定,非床垫机械设备专业人员请不要随意变动。
