自动翻转床垫缝边机的结构特点是什么?

返回列表 来源: 斯奎尔床垫机械 发布日期: 2019-03-26 00:34

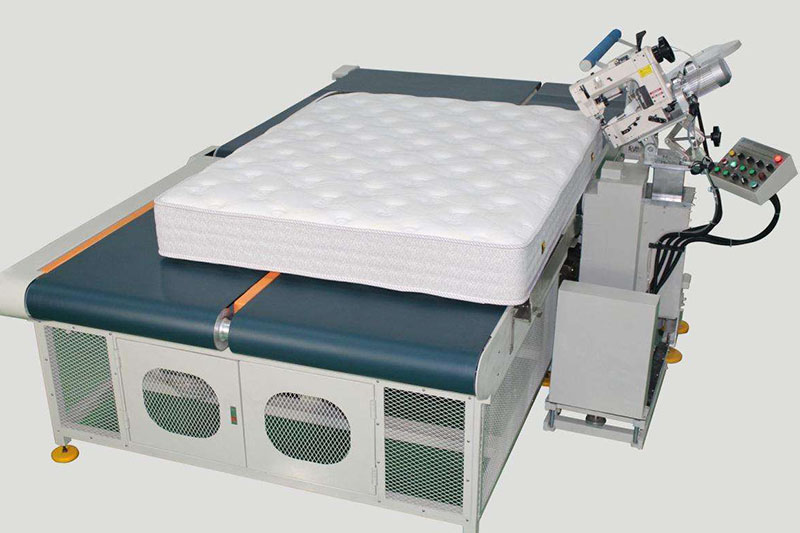

FB-5型自动翻转床垫缝边机床垫机械主要由工作台、机头固定座、机头架、床垫转角等装置及电气控制箱组成。该产品工作台采用皮带传输,机头固定结构,缝纫速度即输送带传输速度,操作者定点操作,床垫自动进入缝纫区及自动移出缝纫区,是流水线生产方式的必备产品。

床垫机械

1.工作台装置

床垫缝边机床垫机械工作台的作用是:床垫行走、床垫转角、床垫翻转、床垫移进、床垫移出等。工作台主体分为主台面和副台面,是由输送带、辊筒、台面板、支腿、减速机、气缸、传感器、防护架等组成。主、副台面之间用一对链轮和链条相联接,保证副台面与主台面(宽)的同向移动。主、副台面支腿底部用两根连接杆联接,保证工作时主、副台面的稳定性。

床垫机械

2.机头固定座装置

机头固定座主要用于安装机头架装置、床垫转角装置及机头升降机构。机头固定座是一矩形筒体,筒体底板与地基固定,筒体上部用两连接板与主台面连接。床垫缝边机床垫机械的机头架是由机头架滑块、固定板、旋转板、安装板及电动推杆组成,主要用于机头固定、机头移动、机头旋转。

床垫机械

3.床垫转角装置

床垫转角装置主要由床垫转角靠板、床垫转角压板、气缸、摇臂及减速机组成。减速机安装板与机头固定座焊接,摇臂一端装在减速机输出轴上,另一端与床垫旋转靠板联接。包缝床垫到转角处,安装在机头附近的两支传感器先后输出信号,使升降减速机和转角减速机依次动作,形成自动升降与转角,与此同时,床垫转角压板在气缸作用下压紧床垫,安装在转角减速机附近的两支传感器用于控制摇臂的到位与复位。

4.电气控制箱

电器控制箱安装在主台面底部,输入电缆从箱体右侧进入,经电控箱从左侧输出后分别接入电机、电控盒、脚踏开关及气动箱等。床垫缝边机床垫机械的电机工作是通过电控盒上旋钮或脚踏开关或传感器输出信号控制。
