床垫机械电动串簧机的结构原理是什么?

返回列表 来源: 斯奎尔床垫机械 发布日期: 2019-03-18 09:33

床垫机械CH-Ⅰ型串簧机主要用于席梦思床垫的床芯制造。完成双锥形弹簧之间的相互连接工作,也可以用于其他软垫中弹簧的连接。该机设计合理,运行平稳,操作简便,是床垫生产必须的专用设备之一。

床垫机械

串簧机由焊接机架及装于其上部的传动箱组成。其结构按作用可分为:动力、减速、送丝及成形四部分。装在床垫机械下部电动机导轨上的电动机,经传动皮带将动力传到传动箱后面的大皮带轮上,经齿轮与减速并带动下送丝轮转动,另一对齿轮,则保证上送丝轮与下送丝轮的反向同步转动。

床垫机械

在机器正面装有导向零件:导丝套I,导丝套Ⅱ,用以保证钢丝顺利进入上、下送丝轮之间的送丝槽口。工作时,钢丝由上、下送丝轮压紧推动前进,经图2所示射芯固定扁咀导向进入成为螺旋射芯的导丝槽,由于射芯外套的约束,钢丝被强制推过射芯后即成为螺旋状“串条”,并在送丝轮的推力作用下,不断前进。

床垫机械

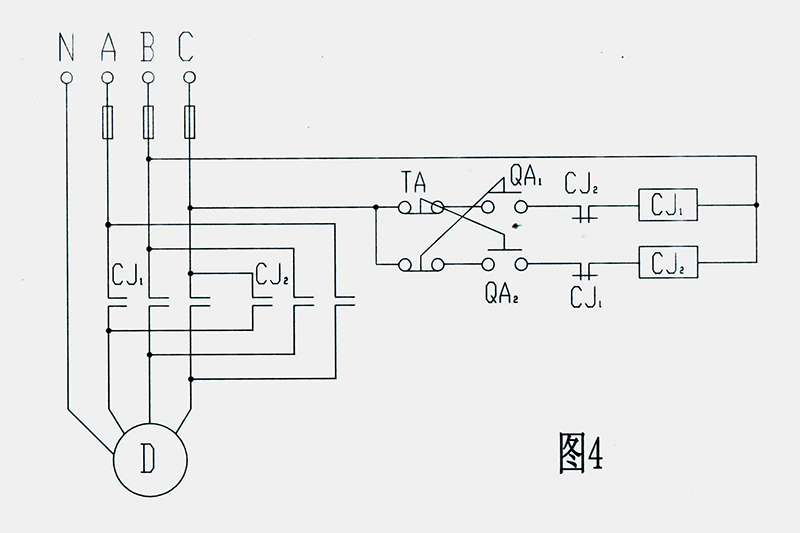

在工人操作配合下,串条串入双锥形弹簧而逐步编成床芯。床垫机械串簧机配有置放原料钢丝的料架,又根据操作特点,配有长形脚踏倒顺开关,可随时用脚踏开关控制电机的起动或停止,以及顺转或倒转,即控制串条的进退或停止,以配合操作的进程。
